自1965年叉指換能器（Interdigital Transducer, IDT）和聲表面波（Surface Acoustic Wave, SAW）技術被發明以來,，聲表面波（SAW）諧振器就被廣泛應用于2 GHz以下的中、低頻無線通信,，并形成了每年超過百億美元的濾波器和傳感器產業,。隨著無線通信發展進入5G和6G，標準所定義的新頻段都在3 GHz以上,，帶寬都在500 MHz以上,，這就使得傳統的SAW技術在高頻（> 3 GHz）、高品質因數（Q值）,、高機電耦合系數（k2）等三個方面遇到了前所未有的發展瓶頸,，其主要的限制在于：傳統SAW技術60年來一直使用單一的壓電系數來實現電能與機械能的相互轉換。
為此,，中國科學技術大學微電子學院左成杰教授研究團隊在世界上首次提出,、并實現了一種新型的耦合剪切模態聲表面波器件（Coupled Shear SAW，簡稱X-SAW）,，利用兩個不同方向的剪切壓電系數（e16與e34）相互耦合,，在5 GHz高頻實現了高達34%的機電耦合系數（k2），以及高達650的品質因數（Q值）,。相關成果以“Coupled Shear SAW Resonator with High Electromechanical Coupling Coefficient of 34% using X-cut LiNbO3-on-SiC Substrate”為題于2月23日發表在電子器件領域知名期刊IEEE Electron Device Letters上,，審稿人評價這是一項“非凡的（Remarkable）”成果。

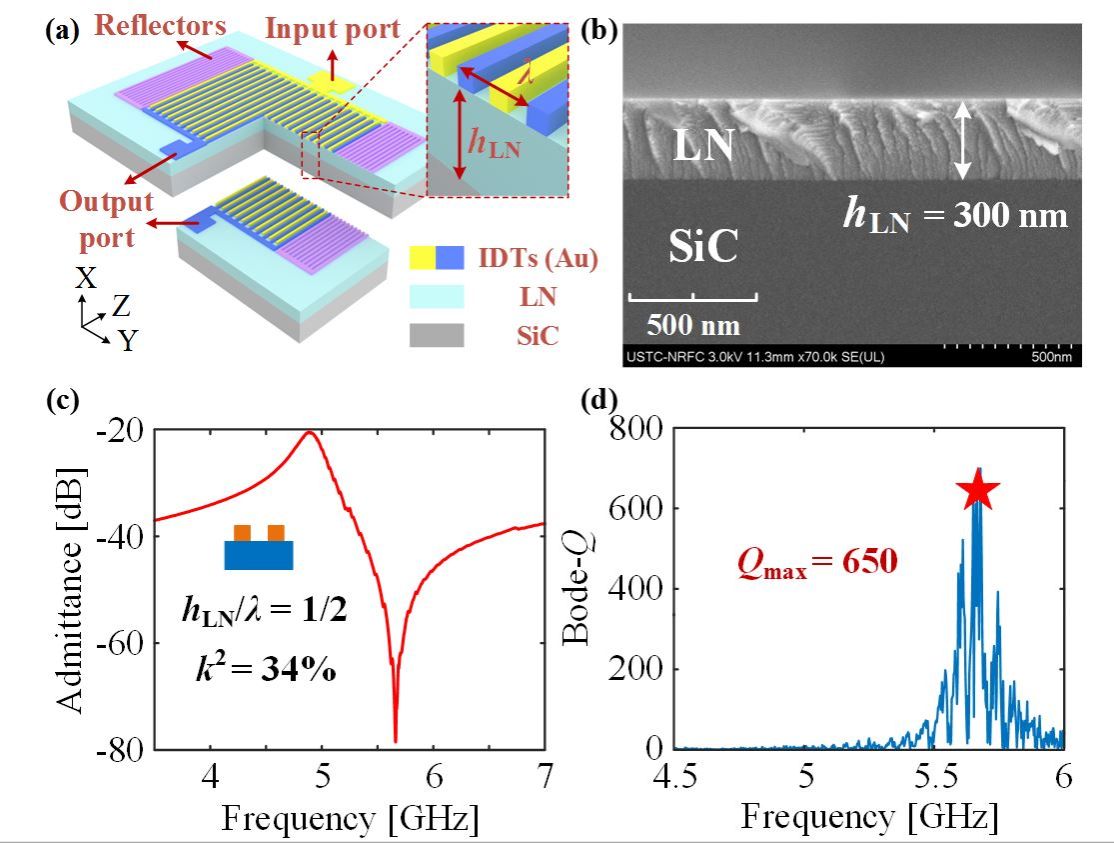

圖1.耦合剪切模態聲表面波（X-SAW）諧振器設計,、制備及性能測試：(a)X-SAW諧振器結構示意圖,；(b)X-SAW諧振器SEM圖；(c-d)X-SAW諧振器測試曲線及其Q值
研究人員在X-cutLiNbO3-on-SiC襯底上設計并制備了一種高頻,、高機電耦合系數（k2）,、高品質因數（Q值）的耦合剪切模態聲表面波（X-SAW）諧振器。通過選擇合適的歐拉角（α）和設計鈮酸鋰薄膜厚度（hLN）與叉指電極波長（λ）的比值,，使得水平和厚度方向的電場同時激勵兩個剪切壓電系數（e16與e34）,，并使它們共同作用到一個機械振動模態中，從而獲得了機電耦合系數前所未有的大幅提升,。
文中實現的一個X-SAW諧振器工作在5GHz,，機電耦合系數高達34%，對應的諧振器優值（FoM =k2·Q）達到221（圖1）,。與近10年報道中4 GHz以上的SAW諧振器比較,，工作在5GHz和6GHz的兩個X-SAW諧振器FoM值均為世界最高（圖2）,。更重要的是,，本工作成功發現了在同一個振動模態中可以耦合兩個或多個不同剪切壓電系數的可能性,，并通過理論分析制定了實現這種耦合剪切模態的設計準則，為聲學器件領域開辟了一條全新的研究路徑,，將在大帶寬濾波器,、寬帶可調振蕩器、高靈敏度傳感器等諸多領域打開新的自由度,，并對相關產業帶來深遠的影響,。

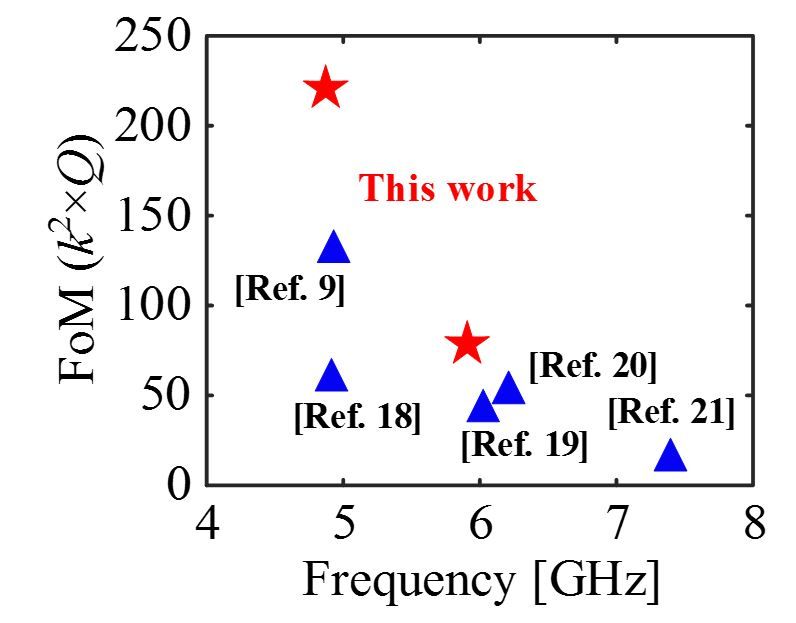

圖2.近10年報道中4 GHz以上最具代表性的聲表面波（SAW）諧振器FoM值
中國科學技術大學微電子學院左成杰教授為論文通訊作者，微電子學院博士生戴忠斌為論文第一作者,。此項研究工作得到了國家自然科學基金的資助,，也得到了中國科大微電子學院、中國科大微納研究與制造中心,、中國科大先進技術研究院,、中國科學院無線光電通信重點實驗室和集成電路科學與技術安徽省重點實驗室的支持。
論文鏈接：
https://doi.org/10.1109/led.2024.3368426
（微電子學院,、信息科學技術學院,、科研部）
