中國(guó)科學(xué)技術(shù)大學(xué)中國(guó)科學(xué)院微觀磁共振重點(diǎn)實(shí)驗(yàn)室杜江峰院士、樊逢佳教授等人與河南大學(xué)申懷彬教授,、多倫多大學(xué)Edward H. Sargent教授合作,，在量子點(diǎn)發(fā)光二極管（QD-LED）領(lǐng)域取得重要進(jìn)展。該研究團(tuán)隊(duì)利用混合相CdZnSeS 量子點(diǎn)中的偶極-偶極相互作用使量子點(diǎn)有效排列,，增強(qiáng)了發(fā)光二極管中的光子外耦合,。研究成果以“Dipole–dipole-interaction-assisted self-assembly of quantum dots for highly efficient light-emitting diodes”為題，發(fā)表在《Nature Photonics》雜志上,。
量子點(diǎn)發(fā)光二極管由于其色域覆蓋廣,、溶液加工成本低和低電壓下亮度和效率高的優(yōu)勢(shì)而在顯示應(yīng)用中非常有吸引力，是下一代顯示技術(shù)的有力競(jìng)爭(zhēng)者,。LED的效率是一個(gè)至關(guān)重要的性能指標(biāo),，而量子點(diǎn)LED的外量子效率受較低的外耦合效率所限制：通常,，只有不到30%的光子耦合到空氣中，其余的光子被困在器件內(nèi)部,。調(diào)控量子點(diǎn)中躍遷偶極矩取向以增加垂直于器件襯底的光子發(fā)射提供了提高外耦合效率的途徑,，這需要將發(fā)光具有方向性的量子點(diǎn)排列起來(lái)。這已經(jīng)在各向異性量子點(diǎn)中得到了證明,，如納米片,，納米棒和具有暴露平面的量子點(diǎn)，其中范德華相互作用被認(rèn)為是主要驅(qū)動(dòng)力,。然而,，采用這種各向異性量子點(diǎn)的LED的輻射復(fù)合效率較低，因此光子外耦合的增加被內(nèi)量子效率的損失所抵消,。需要找到一種可行的偶極取向策略,，在平面量子點(diǎn)LED中實(shí)現(xiàn)外耦合效率的提升。

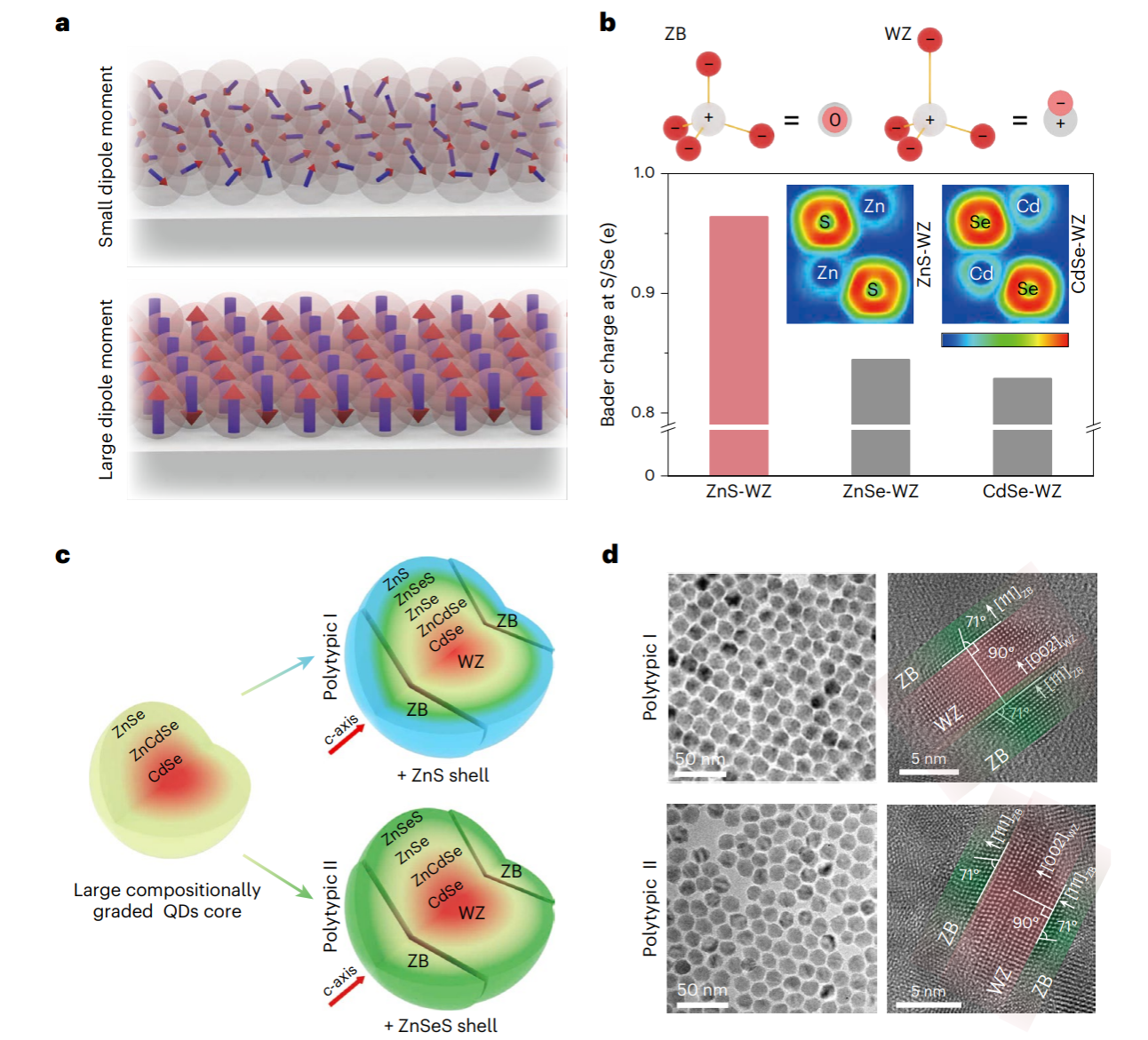

圖1.具有大永久偶極矩的多型晶體結(jié)構(gòu)量子點(diǎn)的合成
圖2.多型晶體結(jié)構(gòu)量子點(diǎn)取向的表征

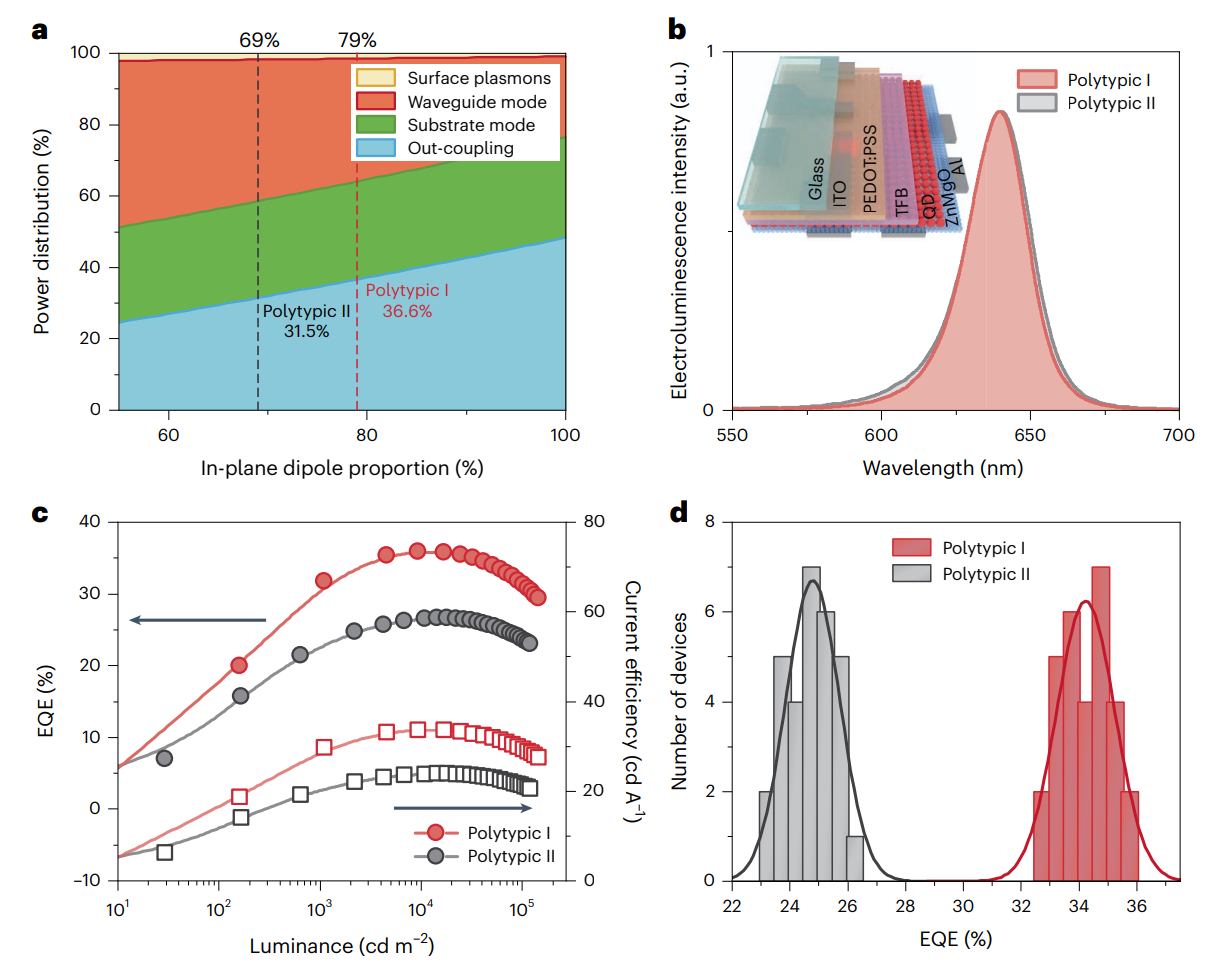

圖3.QD-LED器件的仿真與實(shí)驗(yàn)結(jié)果,。
在本項(xiàng)研究中,，研究人員開發(fā)出一種新型的多型晶體結(jié)構(gòu)的量子點(diǎn)，使用纖鋅礦CdZnSe核作為結(jié)構(gòu)模板來(lái)外延生長(zhǎng)纖鋅礦 ZnS殼層,，得到了纖鋅礦與閃鋅礦ZnS共存的多型晶體結(jié)構(gòu)量子點(diǎn),。強(qiáng)離子性的纖鋅礦ZnS提供了排列量子點(diǎn)所需的大電偶極矩；閃鋅礦部分影響電子結(jié)構(gòu),，從而促進(jìn)每個(gè)量子點(diǎn)的取向發(fā)光,，兩方面結(jié)合實(shí)現(xiàn)了躍遷偶極矩取向的調(diào)控。
研究人員使用背焦面成像等手段確認(rèn)了此量子點(diǎn)材料的躍遷偶極矩取向,，具有79 %的面內(nèi)偶極矩占比,。使用該量子點(diǎn)制備的量子點(diǎn)LED表現(xiàn)出超高的效率和穩(wěn)定性（外量子效率35.6%，1000cdm-2亮度下T95壽命:40,，900小時(shí)）,。
該研究首次借助偶極-偶極相互作用排列量子點(diǎn)這一策略，在不影響內(nèi)量子效率的情況下提高了外耦合效率,，實(shí)現(xiàn)了量子點(diǎn)LED的效率提升,，提高了量子點(diǎn)LED的技術(shù)優(yōu)勢(shì)及競(jìng)爭(zhēng)力。同時(shí),，通過(guò)選擇合適的材料,，這一策略有望拓展到藍(lán)色和綠色量子點(diǎn)LED以及LED以外的其他量子點(diǎn)應(yīng)用中。
該研究得到了國(guó)家自然科學(xué)基金委,、科技部等支持,。
論文鏈接：https://www.nature.com/articles/s41566-023-01344-4
（近代物理系、科研部）
