近日,，中國科學(xué)技術(shù)大學(xué)化學(xué)與材料科學(xué)學(xué)院季恒星教授、武曉君教授團(tuán)隊(duì)聯(lián)合加州理工洛杉磯分校段鑲鋒教授團(tuán)隊(duì),，在快充型鋰離子電池領(lǐng)域取得突破性進(jìn)展。研究人員成功突破傳統(tǒng)意義上固/液,、固/氣等兩相界面上的電催化模型，實(shí)現(xiàn)了一種全新的“固相電催化”,，并成功將該策略應(yīng)用于純固相反應(yīng)的負(fù)極材料中,，從而實(shí)現(xiàn)了鋰離子電池在達(dá)到302 Wh kg-1高能量密度的同時(shí)實(shí)現(xiàn)9 min充電至80%。相關(guān)成果以“Solid-State Electrocatalysis in Heteroatom-Doped Alloy Anode Enables Ultrafast Charge Lithium-Ion Batteries”為題于7月17日發(fā)表于J. Am. Chem. Soc.上,。

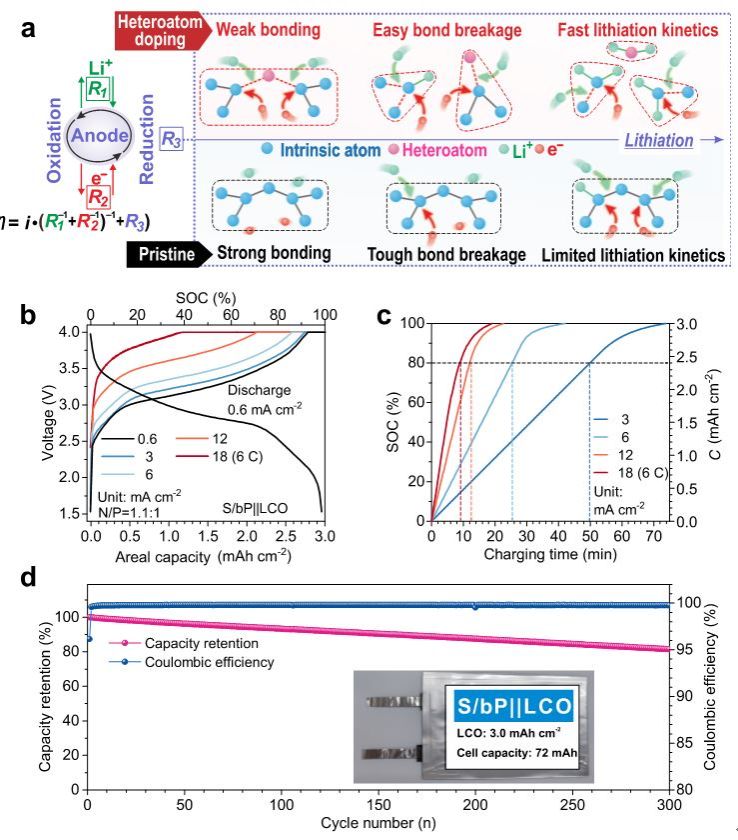

圖1：固相電催化的設(shè)計(jì)理念和相關(guān)軟包電池性能
以合金化反應(yīng)來存儲(chǔ)鋰離子的負(fù)極材料（如硅、磷等）,，相對(duì)于傳統(tǒng)的石墨負(fù)極具有明顯更高的比容量（>2000 mAh g-1）,。然而這類負(fù)極材料存儲(chǔ)鋰離子過程中遲緩的鋰化反應(yīng)動(dòng)力學(xué)是限制該材料體系快充性能的主要因素。電化學(xué)研究中常選用電催化的策略來提高反應(yīng)動(dòng)力學(xué),，然而合金化反應(yīng)電極材料的鋰化反應(yīng)過程中,，反應(yīng)物和生成物是完全的固相接觸，反應(yīng)物和生成物之間不存在常規(guī)電催化所需要的兩相界面,。因此催化合金化反應(yīng)負(fù)極材料和鋰離子的反應(yīng)動(dòng)力學(xué)目前仍然是研究空白,。
針對(duì)以上問題，季恒星教授聯(lián)合武曉君和段鑲鋒教授團(tuán)隊(duì)提出異質(zhì)原子摻雜催化和進(jìn)化類負(fù)極材料的轉(zhuǎn)化反應(yīng)速率,。結(jié)合理論計(jì)算和原位X射線吸收譜測(cè)試,，可以得到以下物理圖像（圖1）：少量的雜原子摻雜（1~5%原子比）能夠?yàn)楹辖鹦拓?fù)極材料合金化反應(yīng)提供高反應(yīng)活性的位點(diǎn)，促進(jìn)固有化學(xué)鍵的斷裂,，使得負(fù)極材料在摻雜位點(diǎn)負(fù)極持續(xù)斷鍵分裂成更多更小的結(jié)構(gòu)單元,，為進(jìn)一步的反應(yīng)提高更多的反應(yīng)位點(diǎn)，從而降低反應(yīng)阻抗,，提高反應(yīng)動(dòng)力學(xué),。將合成的硫摻雜磷負(fù)極（S/bP）和商用的鈷酸鋰（LCO）正極配對(duì)組裝的軟包電池，成功實(shí)現(xiàn)了302 Wh kg-1的能量密度,，9 min充電至80%的容量,，并且該快充性能能夠穩(wěn)定循環(huán)超過300圈，
中國科學(xué)技術(shù)大學(xué)周恩（博士）,、金洪昌（副教授）為論文共同第一作者,。該研究是季恒星教授團(tuán)隊(duì)在高功率、高能量鋰離子電池領(lǐng)域的最新成果,，對(duì)快充型電池產(chǎn)業(yè)化和新型電催化反應(yīng)的基礎(chǔ)研究具有推動(dòng)作用,。該工作受到國家自然科學(xué)基金委、國家科技部,、中國科學(xué)院戰(zhàn)略型先導(dǎo)科技專項(xiàng)基金,、中央高?；A(chǔ)科研基金的支持。
附文章鏈接：https://pubs.acs.org/doi/10.1021/jacs.4c03680
（化學(xué)與材料科學(xué)學(xué)院,、合肥微尺度物質(zhì)科學(xué)國家研究中心,、科研部）
